जाली स्टील ट्रुनियन बल भल्भ -FLANGE

Guocheng भल्भ समूह कं,लिमिटेड चीनको अग्रणी फोर्ज्ड ट्रुनियन बल भल्भ निर्माताहरू मध्ये एक हो, हाम्रो कारखानाबाट थोक मूल्यमा सस्तो फोर्ज्ड ट्रुनियन बल भल्भमा स्वागत छ।

जाली ट्रुनियन बल भल्भ

ट्रुनियन बल भल्भ विभिन्न कक्षा १५०~ कक्षा २५०० मा मिडिया काट्न वा जडान गर्न प्रयोग गरिन्छ। विभिन्न सामग्रीबाट बनेका भल्भहरू पानी, स्टीम, तेल, तरल ग्यास, प्राकृतिक ग्यास, कोइला ग्यास, नाइट्रिक एसिड, अक्सिडाइजर, युरिया र आदि जस्ता विभिन्न मिडियाका लागि उपयुक्त छन्। ड्राइभिङ मोडहरूमा म्यानुअल सञ्चालन र विद्युतीय सञ्चालन समावेश छ। जडानको अन्त्य फ्ल्यान्ज वा बट वेल्डिंग हुन सक्छ।

संरचनात्मक विशेषताहरू

१. डबल ब्लक एण्ड ब्लीड (DBB)
जब भल्भ बन्द हुन्छ र डिस्चार्ज भल्भ मार्फत बीचको गुहा खाली गरिन्छ, माथिल्लो र तलतिरका सिटहरूले डबल ब्लक प्रकार्य महसुस गर्न इनलेट र आउटलेटमा तरल पदार्थलाई स्वतन्त्र रूपमा रोक्नेछन्। डिस्चार्ज उपकरणको अर्को कार्य भनेको परीक्षणको क्रममा कुनै चुहावट छ कि छैन भनेर भल्भ सिट जाँच गर्न सकिन्छ। थप रूपमा, शरीर भित्रको निक्षेपहरू डिस्चार्ज उपकरण मार्फत धोएर डिस्चार्ज गर्न सकिन्छ जसले गर्दा माध्यममा रहेको अशुद्धताले सिटलाई हुने क्षति कम हुन्छ।

२. कम सञ्चालन टर्क
ट्रुनियन पाइपलाइन बल भल्भले ट्रुनियन बल संरचना र फ्लोटिंग भल्भ सिट अपनाउँछ, जसले गर्दा सञ्चालन दबाबमा कम टर्क प्राप्त गर्न सकिन्छ। यसले उच्च तीव्रता र उच्च सूक्ष्मता स्टेमको संयोजनमा घर्षण गुणांकलाई न्यूनतममा घटाउन स्व-लुब्रिकेटिङ PTFE र स्लाइडिङ बेयरिङ प्रयोग गर्दछ।
३. आपतकालीन सिलिङ उपकरण
६″ (DN6) भन्दा बढी वा बराबर व्यास भएका बल भल्भहरू सबै स्टेम र सिटमा सिलेन्ट इन्जेक्सन उपकरणको साथ डिजाइन गरिएका छन्। जब सिट रिङ वा स्टेम O रिङ दुर्घटनाको कारणले क्षतिग्रस्त हुन्छ, सिट रिङ र स्टेममा मध्यम चुहावटबाट बच्नको लागि सम्बन्धित सिलेन्टलाई सिलेन्ट इन्जेक्सन उपकरणद्वारा इन्जेक्सन गर्न सकिन्छ। आवश्यक भएमा, सहायक सिलिङ प्रणालीलाई सिटको सरसफाइ कायम राख्न धुने र लुब्रिकेट गर्न प्रयोग गर्न सकिन्छ।

४. अग्निरोधी संरचना डिजाइन
भल्भ प्रयोग गर्दा आगो लागेमा, PTFE, रबर वा अन्य गैर-धातु सामग्रीहरूबाट बनेको सिट रिङ, स्टेम O रिङ र मध्य फ्ल्यान्ज O रिङ उच्च तापक्रममा विघटन वा क्षतिग्रस्त हुनेछन्। माध्यमको दबाबमा बल भल्भले सिट रिटेनरलाई द्रुत गतिमा बलतिर धकेल्नेछ जसले गर्दा धातुको सिल रिङ बलसँग सम्पर्कमा आउँछ र सहायक धातुदेखि धातुको सिलिङ संरचना बनाउँछ, जसले भल्भ चुहावटलाई प्रभावकारी रूपमा नियन्त्रण गर्न सक्छ। ट्रुनियन पाइपलाइन बल भल्भको अग्निरोधी संरचना डिजाइन API 607, API 6FA, BS 7655 र अन्य मापदण्डहरूमा आवश्यकताहरू अनुरूप छ।

५. एन्टी-स्टेटिक संरचना
बल भल्भमा एन्टी-स्टेटिक संरचना प्रदान गरिएको छ र यसले बल र बडी बीच सिधै स्थिर च्यानल बनाउन वा स्टेम मार्फत बल र बडी बीच स्थिर च्यानल बनाउन स्थिर विद्युत डिस्चार्ज उपकरण अपनाउँछ, जसले गर्दा पाइपलाइन मार्फत बल र सिट खोल्ने र बन्द गर्ने क्रममा घर्षणको कारणले उत्पादन हुने स्थिर विद्युत डिस्चार्ज हुन्छ, स्थिर स्पार्कको कारणले हुन सक्ने आगो वा विस्फोटबाट बच्न र प्रणाली सुरक्षा सुनिश्चित गर्न सकिन्छ।
६. भरपर्दो सिट सिल गर्ने संरचना
सिट सिलिङ दुई फ्लोटिंग सिट रिटेनरहरू मार्फत गरिन्छ। तिनीहरू बल सिलिङ र बडी सिलिङ सहित तरल पदार्थलाई रोक्न अक्षीय रूपमा तैरन सक्छन्। भल्भ सिटको कम चापको सिलिङ स्प्रिङ प्रि-टाइटनिङद्वारा प्राप्त गरिन्छ। थप रूपमा, भल्भ सिटको पिस्टन प्रभाव उचित रूपमा desinde छ, जसले माध्यमको दबाबद्वारा उच्च चापको सिलिङ महसुस गर्दछ। निम्न दुई प्रकारका बल सिलिङहरू प्राप्त गर्न सकिन्छ।
७. एकल सिलिङ (भल्भको मध्य गुहामा स्वचालित दबाब राहत)
सामान्यतया, एकल सिलिङ संरचना प्रयोग गरिन्छ, अर्थात्, त्यहाँ केवल अपस्ट्रिम सिलिङ हुन्छ। स्वतन्त्र स्प्रिङ लोड गरिएको अपस्ट्रिम र डाउनस्ट्रिम सिलिङ सिटहरू प्रयोग गरिएको हुनाले, भल्भ गुहा भित्रको अत्यधिक दबाबले स्प्रिङको पूर्व-कसाउने प्रभावलाई पार गर्न सक्छ, जसले गर्दा सिट बलबाट रिलिज हुन्छ र डाउनस्ट्रिम भाग तिर स्वचालित दबाब राहत महसुस हुन्छ।

माथिल्लो भाग: जब सिट भल्भको साथ अक्षीय रूपमा सर्छ, माथिल्लो भाग (इनलेट) मा लगाइएको P दबाबले A1 मा उल्टो बल उत्पादन गर्छ। A2 A1 भन्दा बढी भएकोले, A2-A1=B1, B1 मा रहेको बलले सिटलाई बलमा धकेल्नेछ र माथिल्लो भागको कडा सीलिङ महसुस गर्नेछ।

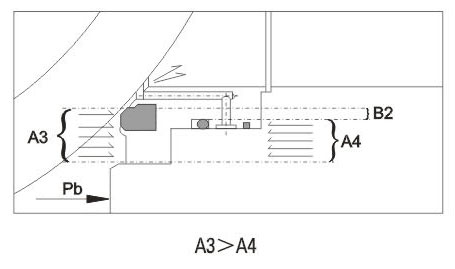

डाउनस्ट्रीम साइड: भल्भ क्याभिटी भित्रको दबाब Pb बढेपछि, A3 मा लगाइएको बल A4 भन्दा बढी हुन्छ। A3-A4=B2 को रूपमा, B2 मा रहेको दबाब भिन्नताले स्प्रिङ बललाई पार गर्नेछ जसले गर्दा सिट बलबाट रिलिज हुनेछ र भल्भ क्याभिटीको डाउनस्ट्रीम भागमा दबाब राहत प्राप्त हुनेछ। त्यसपछि, सिट र बललाई स्प्रिङ कार्यद्वारा फेरि सिल गरिनेछ।

८. डबल सिलिङ (डबल पिस्टन)
ट्रुनियन पाइपलाइन बल भल्भलाई केही विशेष सेवा सर्तहरू र प्रयोगकर्ता आवश्यकताहरूको लागि बल अघि र पछि डबल सिलिङ संरचनाको साथ डिजाइन गर्न सकिन्छ। यसमा डबल पिस्टन प्रभाव छ। सामान्य अवस्थामा, भल्भले सामान्यतया प्राथमिक सिलिङ अपनाउँछ। जब प्राथमिक सिट सिलिङ क्षतिग्रस्त हुन्छ र चुहावट निम्त्याउँछ। माध्यमिक सिटले सिलिङको कार्य खेल्न सक्छ र सिलिङ विश्वसनीयता बढाउन सक्छ।

सिटले संयुक्त संरचना अपनाउँछ। प्राथमिक सिल धातुदेखि धातु सिल हो। दोस्रो सिल फ्लोरिन रबर ओ रिंग हो जसले बल भल्भलाई बबल लेभल सिलिङमा पुग्न सुनिश्चित गर्न सक्छ। जब दबाब भिन्नता धेरै कम हुन्छ, सिलिङ सिटले प्राथमिक सिलिङ महसुस गर्न स्प्रिङ एक्शन मार्फत बललाई थिच्नेछ। जब दबाब भिन्नता बढ्छ, सिट र बडीको सिलिङ बल तदनुसार बढ्नेछ ताकि सिट र बललाई कडा रूपमा सिल गर्न सकियोस् र राम्रो सिलिङ प्रदर्शन सुनिश्चित होस्।
प्राथमिक सिलिङ: अपस्ट्रिम। जब प्रेसर डिफरेंशियल कम हुन्छ वा कुनै प्रेसर डिफरेंशियल हुँदैन, फ्लोटिंग सिट स्प्रिङ एक्शन अन्तर्गत भल्भसँगै अक्षीय रूपमा सर्छ र कडा सिलिङ राख्न सिटलाई बलतिर धकेल्छ। जब पाइपलाइनको प्रेसर P बढ्छ, भल्भ सिटको क्षेत्र A2 मा लगाइएको बल A1, A2-A1=B1 मा लगाइएको बल भन्दा बढी हुन्छ। त्यसकारण, B1 मा लगाइएको बलले सिटलाई बलतिर धकेल्नेछ र अपस्ट्रिम भागको कडा सिलिङ महसुस गर्नेछ।

माध्यमिक सिलिङ: डाउनस्ट्रीम। जब प्रेसर डिफरेंशियल कम हुन्छ वा कुनै प्रेसर डिफरेंशियल हुँदैन, फ्लोटिंग सिट स्प्रिङ एक्शन अन्तर्गत भल्भसँगै अक्षीय रूपमा सर्छ र कडा सिलिङ राख्न सिटलाई बलतिर धकेल्छ। जब भल्भ क्याभिटी प्रेसर P बढ्छ, भल्भ सिटको क्षेत्र A4 मा लगाइएको बल A3, A4-A3=B1 मा लगाइएको बल भन्दा बढी हुन्छ। त्यसकारण, B1 मा लगाइएको बलले सिटलाई बलतिर धकेल्नेछ र माथिल्लो भागको कडा सिलिङ महसुस गर्नेछ।

९. सुरक्षा राहत उपकरण
बल भल्भ उन्नत प्राथमिक र माध्यमिक सिलिङको साथ डिजाइन गरिएको छ जसमा डबल पिस्टन प्रभाव हुन्छ, र बीचको गुहाले स्वचालित दबाब राहत महसुस गर्न सक्दैन, माध्यमको थर्मल विस्तारको कारणले भल्भ गुहा भित्र अत्यधिक दबाब क्षतिको खतरालाई रोक्नको लागि सुरक्षा राहत भल्भ शरीरमा स्थापना गर्नुपर्छ। सुरक्षा राहत भल्भको जडान सामान्यतया NPT1/2 हुन्छ। ध्यान दिनुपर्ने अर्को कुरा के हो भने सुरक्षा राहत भल्भको माध्यम सिधै वायुमण्डलमा डिस्चार्ज हुन्छ। यदि वायुमण्डलमा प्रत्यक्ष डिस्चार्ज गर्न अनुमति छैन भने, हामी सुझाव दिन्छौं कि माथिल्लो धारा तर्फ स्वचालित दबाब राहतको विशेष संरचना भएको बल भल्भ प्रयोग गर्नुपर्छ। विवरणहरूको लागि निम्नलाई सन्दर्भ गर्नुहोस्। यदि तपाईंलाई सुरक्षा राहत भल्भको आवश्यकता छैन वा तपाईं माथिल्लो धारा तर्फ स्वचालित दबाब राहतको विशेष संरचना भएको बल भल्भ प्रयोग गर्न चाहनुहुन्छ भने कृपया यसलाई क्रममा संकेत गर्नुहोस्।

१०. माथिल्लो धारा तर्फ स्वचालित दबाब राहतको विशेष संरचना
बल भल्भ उन्नत प्राथमिक र माध्यमिक सिलिङको साथ डिजाइन गरिएको छ जसमा डबल पिस्टन प्रभाव छ, र मध्य गुहाले स्वचालित दबाब राहत महसुस गर्न सक्दैन, विशेष संरचना भएको बल भल्भलाई स्वचालित दबाब राहतको आवश्यकता पूरा गर्न र वातावरणमा कुनै प्रदूषण सुनिश्चित गर्न सिफारिस गरिन्छ। संरचनामा, माथिल्लो धारा प्राथमिक सिलिङ अपनाउँछ र तल्लो धारा प्राथमिक र माध्यमिक सिलिङ अपनाउँछ। जब बल भल्भ बन्द हुन्छ, भल्भ गुहामा रहेको दबाबले माथिल्लो धारालाई स्वचालित दबाब राहत महसुस गर्न सक्छ, जसले गर्दा गुहाको दबाबबाट हुने खतराबाट बच्न सकिन्छ। जब प्राथमिक सिट क्षतिग्रस्त हुन्छ र चुहावट हुन्छ, माध्यमिक सिटले सिलिङको कार्य पनि खेल्न सक्छ। तर बल भल्भको प्रवाह दिशामा विशेष ध्यान दिइनेछ। स्थापनाको क्रममा, माथिल्लो र डाउनस्ट्रीम दिशाहरू ध्यान दिनुहोस्। विशेष संरचनाको साथ भल्भको सिलिङ सिद्धान्तको लागि निम्न रेखाचित्रहरू हेर्नुहोस्।

११. ब्लो-आउट प्रुफ स्टेम
स्टेमले ब्लो-आउट प्रुफ संरचनालाई समर्थन गर्दछ। स्टेमलाई तलको भागमा पाइला राखेर डिजाइन गरिएको छ ताकि माथिल्लो छेउको आवरण र स्क्रूको स्थितिमा, भल्भ क्याभिटीमा असामान्य दबाबको अवस्थामा पनि माध्यमले स्टेमलाई उडाउने छैन।

१२. जंग प्रतिरोध र सल्फाइड तनाव प्रतिरोध
शरीरको भित्ताको मोटाईको लागि निश्चित जंग भत्ता छोडिएको छ। कार्बन स्टील स्टेम, फिक्स्ड शाफ्ट, बल, सिट र सिट रिंग ASTM B733 र B656 अनुसार रासायनिक निकल प्लेटिङको अधीनमा छन्। यसको अतिरिक्त, प्रयोगकर्ताहरूले छनौट गर्न विभिन्न जंग प्रतिरोधी सामग्रीहरू उपलब्ध छन्।
ग्राहकको आवश्यकता अनुसार, भल्भ सामग्रीहरू NACE MR 0175/ISO 15156 वा NACE MR 0103 अनुसार छनोट गर्न सकिन्छ, र उत्पादनको क्रममा कडा गुणस्तर नियन्त्रण र गुणस्तर निरीक्षण गरिनुपर्छ ताकि मापदण्डहरूमा आवश्यकताहरू पूर्ण रूपमा पूरा होस् र सल्फराइजेशन वातावरणमा सेवा सर्तहरू पूरा होस्।
१३. एक्सटेन्सन स्टेम
इम्बेडेड भल्भहरूको सन्दर्भमा, यदि ग्राउन्ड अपरेशन आवश्यक छ भने एक्सटेन्सन स्टेम आपूर्ति गर्न सकिन्छ। एक्सटेन्सन स्टेम स्टेम, सिलेन्ट इन्जेक्सन भल्भ, र ड्रेनेज भल्भ मिलेर बनेको हुन्छ जुन सञ्चालनको सुविधाको लागि माथिसम्म विस्तार गर्न सकिन्छ। अर्डर गर्दा प्रयोगकर्ताहरूले एक्सटेन्सन स्टेम आवश्यकताहरू र लम्बाइ संकेत गर्नुपर्छ।
विद्युतीय, वायमेटिक र वायमेटिक-हाइड्रोलिक सञ्चालन मार्फत सञ्चालित बल भल्भहरूको लागि, एक्सटेन्सन स्टेम लम्बाइ पाइपलाइनको केन्द्रबाट माथिल्लो फ्ल्यान्जसम्म हुनुपर्छ।
